层作为保护屏幕和美化产品的作用。因此产品表面缺陷检测需要很高的检测精度和可靠的打光效果来做保证。

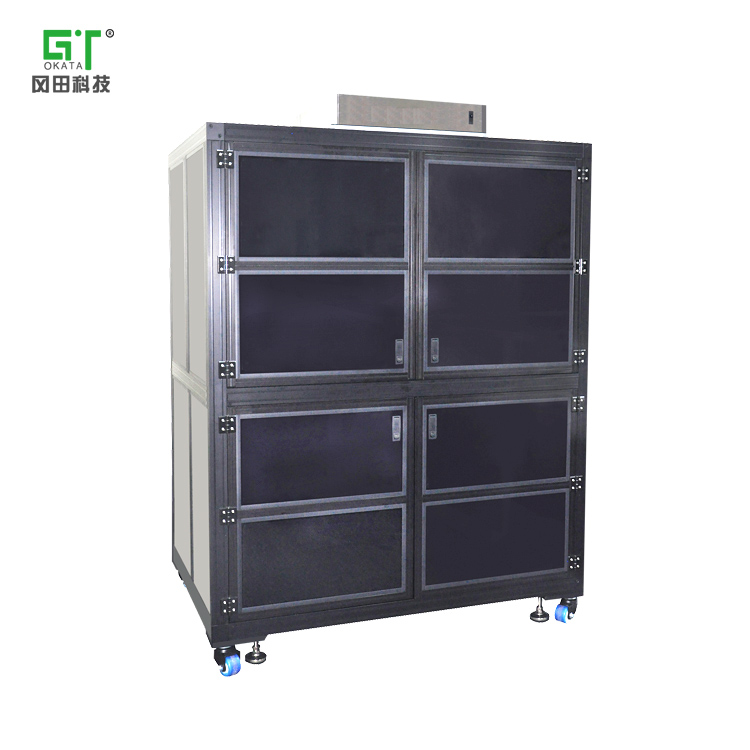

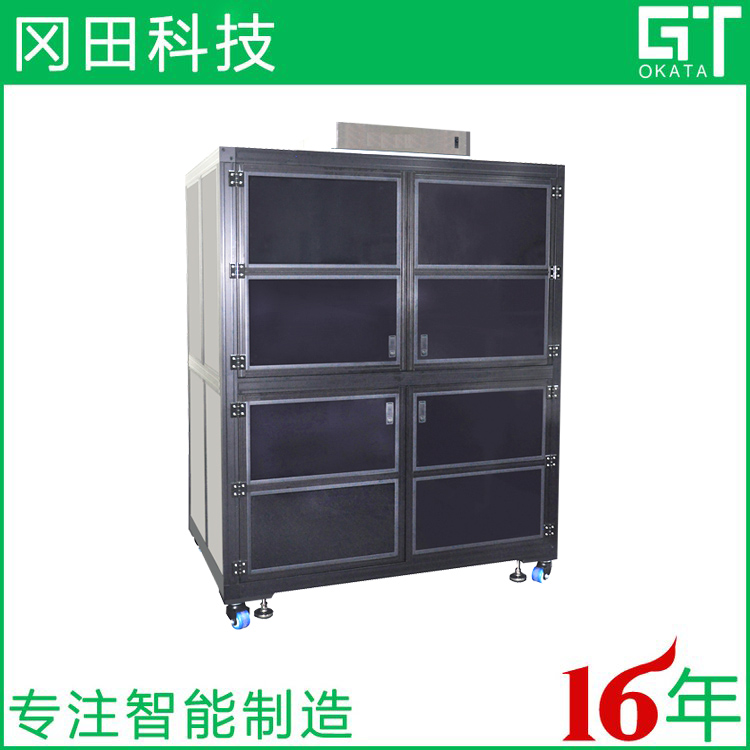

冈田手机玻璃盖板外观缺陷检测设备（NANO-CGI-4070RC）采用高像素线阵相机加特殊组合LED光源，获取高清图像后，再由冈田自主开发的视觉检测系统进行

处理，能检测出表划痕、凹坑、丝印不良、杂质、异色等外观缺陷，从而能大幅缩减传统的目检人员。

设备配置

1. 冈田视觉软件系统

2. 多个线阵相机、工业镜头、特殊组合LED光源及光源控制器组成的视觉硬件

3. 高精密、高稳定性的机械结构及传动部件

4. 工控机、LCD显示器、Windows 7运行环境

检测原理

1. 该设备一次可获取多张不同光源，不同角度的盖板影像，可以检测出不同的缺陷。特别对2.5D玻璃的P面、R角的缺陷有独创的解决方案，支持3D手机玻璃盖板缺

陷检测

2. 冈田研发的手机玻璃面板检测算法拥有多项发明专利，不需要手机玻璃盖板的CAD设计图案。具有自适应性，可以根据盖板的不同区域进行自动识别和分类

3. 可检出的不良缺陷包括：划痕、牙边、凹坑、丝印不良、杂质、异色等

设备规格

产品型号 okata1003

主体尺寸（L*W*H） 1500*1000*2100（mm）

适用产品 2.5D、3D

检测范围 4.0”-7.0”

图像精度 21μm 、10.5μm

检测速度 6s/pcs、10s/pcs

电　　压 AC220V 50/60Hz

功　　率 6000W

净　　重 约675（kg）
